Magnetic Loop Antenna

Appena possibile documenterò il progetto

Quello che posso anticipare è che anche se misure non sono definitive, la risonanza c’è ed anche molto stretta (forse troppo).

Ho utilizzato per il radiatore esterno un tubo in rame da 1.5mm SP 1mm (da confermare) di circonferenza 3.18 metri ( lo devo ridurre a 3 metri)

Per l’interno un tubo di rame ha una circonferenza di …. e spessore di … ( da diminuire)

Il condensatore variavile che ho per le prove è da 30-145 pF.

  • 30pF -> non ricordo
  • 40pF -> 14.3 MHz (risuona)
  • 87pF -> 10.6 MHz
  • 145pF -> 8.1 MHz

Quindi non riesco ad accordare la banda dei 40 metri ( stimo che un 200pF potrebbe bastare, ma cercherò un 30-300pF con tensione > 6KV)

calcolo misure

Esempio Loop Magnetica

CWCOM

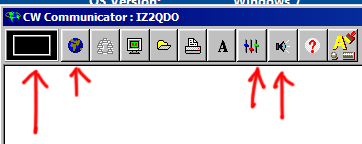

Per configurarlo scrivere Address come sotto, il Channel 100, 101 ecc come da tabella del server, Call Sign il vostro nome. Nel volume impostare tutto come in figura. Nella configurazione si può selezionare o tastiera (freccia giù) o muore per trasmettere in CW.

  • installare il programma
  • configurare 3 finestre sotto

Connect

Volume
Configuration
Nel riquadro nero si ascolta e si trasmette

CW

Impariamo il CW

  • Due metodi sono riconosciuti per imparare il CW:
  • The Koch method
  • The Farnsworth method

  • E’ molto importante memorizzare il “qso tipo” in cw. Grazie a IU2IJW !
  • segue esempio di QSO:

esempio sotto: (chiama IU2IJW e risponde IZ2QDO)

  • CQ CQ CQ DE IU2IJW IU2IJW IU2IJW AR K (chiamata)
  • IZ2QDO DE IU2IJW (risposta)
  • GA DR OM (chi chiama chiamata)
  • UR RST 599 599 = HW? KN (chi chiama chiamata)
  • R R R IU2IJW DE IZ2QDO = UR RST 5NN 5NN 5NN = OP CARLO CARLO QTH CALOLZIO CALOLZIO KN (risposta)
  • IZ2QDO DE IU2IJW R R R HR OP MARTINO MARTINO QTH LECCO LECCO = WX IS CLEAR 17C = BTU KN (chi chiama chiamata)
  • FB FB ALL CPY IU2IJW DE IZ2QDO TNX FER INFO ES NICE QSO = HPE CU AGN = 73 DE IU2IJW CIAO TU E E (chi ha chiamato chiamata)

Legenda:

AGN: ritrasmettete l’ultimo messaggio
ANT: antenna
AR: invito a trasmettere, si usa quando non è iniziato ancora il QSO
BK: break, interruzione senza uso del nominativo del chiamante
BT o = “_…_” :separatore di discorso
CQ: segnale di chiamata
CUAGN: See you again
DR: caro
ES: congiunzione “e”
FB: Fine Business, bene, ottimo
FER: per
GD: Good
GL: Good Luck
GM, GA, GE: Good Morning, Afternoon, Evening (da usare a seconda del periodo del giorno)
HPE: hope
HR: here
HR: here
HW: come mi ascolti ?
INFO: informazioni
K: invito a trasmettere, si usa a QSO iniziato ( in CHIAMATA SOLO)
KN: invito a trasmettere solo alla stazione chiamata (QSO iniziato)
OM: old man, radioamatore
OP: operatore di stazione, usato al posto di NAME
PSE: Please
PWR: potenza di trasmissione
QRM: disturbi da altre stazioni
QRN: disturbi atmosferici
QRQ: potete trasmettere più velocemente ?
QRS: potete trasmettere più lentamente ?
QSB: evanescenza
QSL: cartolina di conferma del contatto può essere VIA BURO (tramite servizio qsl dell’ARI) o VIA DIRECT (tramite posta ordinaria)
QTH: luogo dove è installata la stazione.
R: ricevuto, confermo ho/avete capito
RIG: ricetrasmettitore
RPRT: rapporto di segnale
SK: fine delle trasmissioni
SRI: Sorry
TMP: temperature
TNX: grazie
TU: Thank you
UR: il tuo
VY: Very
WX: weather, condizioni di tempo (CLOUDY, SUNNY, CLEAR)
73: Saluti

Cuffia e microfono (per contest)

1°: cuffia e microfono (per contest)

Premetto che se anche ho la patente da un decennio sono un principiante, la radio è una grande amica in questo periodo di reclusione in casa.

Pubblico la soluzione di IW2HJT

  • scatoletta per kit
  • doppia prese di rete RJ45
  • prese stereo 3.5mm
  • pedale foot switch

Bisogna trovare la piedinatura della radio (ICOM … Yaesu FT897D) quando le trovo le inserisco

Collegare ptt a foot switch e la presa mic al microfono.

Posso mantenere collegato il mic originale (cross uno a uno) e la parte cuffia l’ho recuperata dal pannello posteriore della radio

…poca spesa tutta resa (Grazie IW2HJT )

2°: Altre considerazione da IZ2FOW

Se usiamo cuffie completamente chiuse, che non ci permettono di sentire la nostra voce alcune radio hanno la funzione molto utile di farci ascoltare la nostra voce in cuffia quando parliamo , nelle ICOM questa funzione si chiama MONITOR.

Nella mia YAESU non ho trovato questa funzione quindi posso usare solo cuffie NON chiuse

Utility per contest

Al momento usiamo QARTest come software per i LOG.



Per creare la mappa dei QSO effettuati, in QARTest (esportiamo il file in formato .adi), cioè andare in:

Log -> Esporta Log …-> Esporta su file ADIF (estesione .adi)

inserite il vostro locator in: Home Gridsquare (esempio JN45qu <- locator sezione ARI Lecco)

Poi inserisci dati nel link sotto (a scelta):

1- Fare mappa dei QSO effettuati

2- Grafica più carina (mappa dei QSO effettuati)

Antenna cubica 2 metri

Iniziamo a mettere su carta alcune idee,

OBBIETTIVO costruire un’antenna portatile con alto guadagno e facile da montare e trasportare

  1. struttura meccanica / studio di fattibilità
connessione elementi

finale
Soluzione alternativa molto interessante
http://www.iz4bqv.it/quad/quad.html

Un po’ di teoria:

Quindi anche se questo articolo è per 10m e visti altri per hf possiamo dedurre che è vero anche per i 2 metri

MATERIALE

elementi in filo di alluminio n.8 link   ,    link italiano

2. fase di calcolo

(considerando filo di alluminio n.8 link)

penso diametro 3,886 mm

From Antenna book 21st Edition pagina 18-41:
A Portable 144 Mhz 4-Element Quad
riflettore (ft) =1046.8/f(Mhz)  ⇒ (metri) 319,06/f(Mhz)= 319,06/145= 2,20 (m)
dipolo (ft) =985.5/f(Mhz) ⇒ (metri) 300,38/f(Mhz)= 300,38/145= 2,07(m)
direttori (ft) =937.3/f(Mhz) ⇒ (metri) 285,69/f(Mhz)= 285,69/145= 1,97 (m)



Le distanze degli elementi sono da giustificare

(da 0,14 a 0,2 delle lunghezza d’onda nello spazio liber):

distanza riflettore dipolo 41 cm
distanza dipolo direttore 33 cm
distanza direttore direttore 33 cm



3. Verifica con software simulazione MMANNA-GAL

file disponibile su richiesta

le 4 righe mostrano configurazioni diverse per frequenza e distanza da terra
Vista dei 4 elementi
Lobo di radiazione sui piani
Lobo di radiazione nello spazio
